RESISTENCIAS
símbolos
los tipos de resistencias son: fijas, variables, no lineales, se oponene al paso de la corriente es el mas comun en los circuitos.
R.FIJAS:
son fijas porque el valor en resistencia (homnios)no varia.

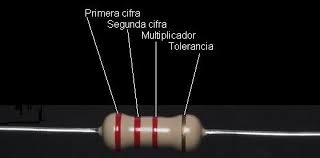

una resistencia tiene tres bandas de colores.las primeras 3 bandas me indican el valor, y la cuarta es el valor de la tolerancia.
la tolerancia es el grado de exactitud y inexactitud que se puede aceptar en la resistencia.
R. VARIABLE
Estas resistencias pueden variar su valor dentro de unos límites. Para ello se les ha añadido un tercer terminal unido a un contacto móvil que puede desplazarse sobre el elemento resistivo proporcionando variaciones en el valor de la resistencia
R. NO LINEALES
Estas resistencias se caracterizan porque su valor ohmico, que varía de forma no lineal, es función de distintas magnitudes físicas como puede ser la temperatura, tensión, luz, campos magnéticos,etc.. Así estas resistencias están consideradas como sensores.
TABLA DE COLORES
3 EJEMPLOS
VERDE AZUL AMARILLOS GRIS
5 6 0000 10%
560000 OHM 10%
56000 KOHM
ROJO ROJO NARANJADO DORADO
2 2 000 5%
22000 OHM 5%
1100 KOHM
ROJA ROJA ROJA DORADO
2 2 0 0 5%
2200 OHM 5%
110 K OHM
